04b. 눈 안전 — 비가시 IR은 왜 더 조심해야 하나

앞 절에서 IR 조명의 세기를 복사조도(W/m²)로 다뤄야 한다고 했다. 그 복사조도가 높을수록 영상은 밝지만, 그만큼 눈 안전 한계에 가까워진다. 운전자 얼굴을 운전 내내 비추는 빛이라면 안전은 양보할 수 없는 문제다. 그런데 940nm는 안 보이는 빛이라, 직관과 달리 더 위험할 수 있다. 이 절은 그 위험의 메커니즘을 풀고, 어떤 표준으로 어떻게 안전을 따지는지를 본다. 안전은 과장도 과소진술도 안 된다. 표준 번호와 함께 정확히 짚는다.

이 절의 정량 한계치는 표준·문헌 인용값이다. 특정 광원+렌즈+거리 조합의 실제 인증은 측정으로만 확정된다. 설계 시 보수적으로 접근하고 공인 시험으로 확인해야 한다.

안 보이는 빛이 더 위험할 수 있다

940nm는 사람 눈에 안 보인다. 직관으로는 "안 보이니 약하고 안전하겠지" 싶다. 그런데 바로 그 "안 보임"이 위험의 핵심이다. 메커니즘은 두 단계다.

첫째, 그 빛은 망막에 도달하고 초점까지 맺힌다. 400~1400nm는 "망막 위험 영역(retinal hazard region)"이라 불린다. 이 대역의 빛은 각막과 수정체에서 흡수되지 않고 통과해 망막에 닿으며, 수정체가 그 빛을 망막 위의 작은 점으로 초점까지 맺는다. 850nm도 940nm도 정확히 이 대역 안에 있다. (400nm 미만이나 1400nm 초과는 대부분 각막·수정체에서 흡수돼 망막에 덜 도달한다. 대신 각막·수정체 손상으로 위험의 성격이 바뀐다.)

둘째, 자연 방어반응이 작동하지 않는다. 눈에는 강한 빛에 대한 회피반응(aversion response)이 있다. 눈을 깜빡이는 반사(약 0.25초), 동공 수축, 고개 돌림이다. 그런데 이 반응은 가시광의 밝기에 의해서만 일어난다. 비가시 IR은 눈이 "밝다"고 못 느끼므로 이 보호반사가 전혀 작동하지 않는다. 그 결과 사용자는 강한 IR에 노출돼도 모르고, 손상은 사후에야 알아챈다.

이 두 단계가 합쳐져 결론이 나온다. "안 보이는 IR"은 "안전한 IR"이 아니다. 940nm가 비가시라는 사실은 거슬림(눈부심)이 없다는 뜻이지, 위험이 없다는 뜻이 아니다.

위: 비가시 NIR은 망막 위험 영역 안이라 망막에 초점이 맺히는데, 눈은 밝다고 못 느껴 회피반응이 일어나지 않는다. 그래서 손상이 뒤늦게 드러난다.

두 안전 표준 — LED는 62471, 레이저는 60825

눈 안전은 광원 종류에 따라 두 표준 체계로 평가한다.

IEC 62471(원 CIE S 009)은 레이저를 제외한 모든 전기 구동 비간섭 광대역 광원(LED 포함)의 광생물학적 안전을 평가·분류한다. 적용 파장은 200~3000nm다. IR LED 조명이 여기에 해당한다.

IEC 60825(레이저 제품 안전)는 레이저 광원을 평가한다. VCSEL은 레이저이므로 이쪽이다.

둘은 분류 체계가 다르다. 62471은 위험군(Risk Group) RG0~RG3로 나누고, 60825는 레이저 등급(Class) 1·1M·2·2M·3R·3B·4로 나눈다.

IEC 62471 — IR LED의 위험군

62471에서 IR 카메라 조명과 관련된 위험 항목과 파장대는 다음과 같다.

여기서 "weak visual stimulus(약한 시각자극)" 항목이 비가시 IR에 정확히 해당한다. 780~1400nm처럼 눈이 거의 못 느끼는 광원의 망막 열 위험을 따로 다룬다. 회피반응이 없으니 더 보수적으로 평가하는 것이다.

위험군은 방출 한계와 "위험을 넘기기 전 허용되는 노출시간"으로 4단계다.

각 위험군의 허용 노출시간(연속광원, 단위: 초)을 보면 차이가 분명하다.

읽어 보자. IR-eye 위험에서 RG0(Exempt)는 1000초 노출에도 안전, RG1은 100초, RG2는 10초가 한계다. 위험군이 한 단계 오를 때마다 허용시간이 10배씩 짧아진다.

여기에 비가시 IR 설계의 핵심 함정이 있다. RG2의 안전 논리는 "회피반응이 있으니 사람이 알아서 피한다"이다. 그런데 비가시 IR은 바로 그 회피반응이 없다. RG2를 함부로 적용하면 안 되는 이유다. 게다가 DMS는 운전 내내(수십 분에서 수 시간) 얼굴을 비춘다. 노출시간이 길다. 그래서 IR LED 조명은 RG0(1000초 기준) 또는 안전 마진이 큰 RG1 안에 들도록 복사세기·노출시간·배광·운전자 거리를 보수적으로 설계한다.

측정·분류는 광원의 분광 irradiance/radiance를 규정 거리에서 측정하고 작용 스펙트럼으로 가중해 노출한계와 비교한다. 규정 거리는 표준 본문·IEC 62471-2를 따른다. 일반 조명류에서 200mm가 흔히 언급되지만 표준·모듈마다 다르므로, 정확한 값은 1차 표준으로 확인해야 한다.

IEC 60825 — VCSEL의 등급과 MPE

VCSEL은 레이저이므로 IEC 60825로 평가한다. 등급은 접근 가능한 방출량으로 나뉜다.

• Class 1: 정상 사용의 모든 조건에서 안전하다. MPE(최대허용노출)를 넘지 않아 맨눈은 물론 일반 확대광학으로 봐도 안전하다. 소비자 기기(예: Face ID)가 목표하는 등급이다.
• Class 1M: 맨눈으로는 Class 1처럼 안전하나, 집광·결상 광학으로 빔을 좁히면 위험할 수 있다.
• 상위(2·2M·3R·3B·4)는 위험도가 점점 커진다.

MPE(Maximum Permissible Exposure, 최대허용노출)는 정상 환경에서 눈·피부에 위험을 주지 않는 광 노출의 상한이다. Class 1은 접근 가능한 방출이 MPE를 넘지 않도록 설계된 것이다. VCSEL은 적절한 출력 제어와 디퓨저로 Class 1을 만족하도록 설계할 수 있다(소비자 3D 센싱 모듈에서 IEC 60825-1 Class 1 인증 사례가 있다).

레이저의 망막 위험 영역도 동일하게 400~1400nm다. 따라서 940nm VCSEL도 비가시지만 망막에 도달·초점되며, 눈 안전이 핵심 설계 제약이다. Class 1 인증은 모듈+디퓨저+거리 조합으로 측정·확인해야 한다.

위: 비간섭 LED는 IEC 62471로 위험군을 따지고, 레이저 VCSEL은 IEC 60825로 등급을 따진다. 설계 목표는 LED는 RG0/RG1, VCSEL은 Class 1이다.

940이 850보다 안전 마진이 큰가 — 파장은 거들 뿐

940nm가 850nm보다 안전 면에서 유리한 점이 한 가지 있다. IEC 60825에서 700~1050nm 대역의 MPE는 파장 보정계수 C_A로 완화되는데, 이 계수가 긴 파장일수록 커진다.

C_A = 10^[0.002·(λ_nm − 700)]

C_A(850nm) = 10^(0.002×150) = 10^0.30 = 1.995   (≈ 2.0배)
C_A(940nm) = 10^(0.002×240) = 10^0.48 = 3.020   (≈ 3.0배)

C_A(940)/C_A(850) = 3.020/1.995 ≈ 1.5다. 즉 940nm는 850nm보다 MPE가 약 1.5배 높게 허용된다. 같은 조사량에서 안전 마진이 더 크다는 뜻이다. 긴 파장일수록 망막 흡수가 약해지기 때문이다.

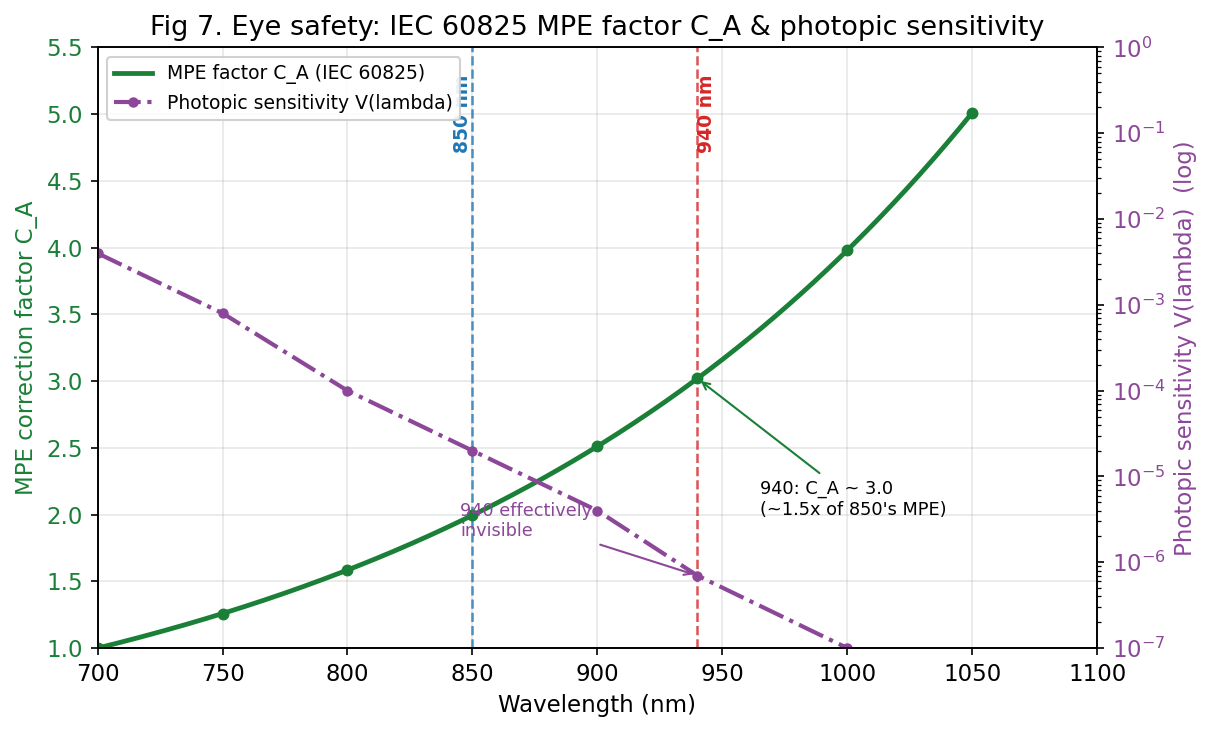

위 그림: MPE 보정계수 C_A는 700~1050nm에서 파장이 길수록 오르고, 940nm(~3.0)는 850nm(~2.0)의 약 1.5배다. 동시에 인간 시감도 V(λ)(보조 로그축)는 940nm에서 더 낮아 안 보인다. C_A는 IEC 60825 표준식 직접 계산, V(λ)는 근사이며, 실제 안전 한계는 조사량·노출시간·거리로 측정·인증해야 하는 개념 그림이다.

다만 이걸 "940nm는 절대적으로 안전"으로 읽으면 안 된다. C_A는 거들 뿐이다. 광량(irradiance)이 과하면 940nm도 위험군·등급이 올라간다. 850도 940도 둘 다 400~1400nm 망막 위험 영역 안이고, 둘 다 회피반응이 약하다(850은 희미한 글로우로 약간의 자극은 되지만 보호로는 불충분하다). 안전은 결국 조사량과 노출시간으로 결정된다.

그래서 실무 안전 설계의 공통 레버는 평균 광량을 낮추는 것이다. 02b에서 본 strobe가 바로 그 레버다. 센서 노출의 짧은 순간에만 IR을 강하게 켜면 순간 SNR은 올라가고, 총 ON 시간이 짧아 평균 복사조도는 낮아진다. 눈 안전과 발열에 동시에 유리하다. 정리하면, 940nm는 "거슬림 없음"을 사지만 "안전"은 별도로 복사조도·노출시간·거리·배광으로 설계하고 인증해야 한다.
